鼓风机控制系统是我公司根据多年现场实际经验，总结研制开发的专用ＰＬＣ控制系统。系统采用西门子和台湾盟立ＰＬＣ设备结合北京三维力控的组态软件平台，在鼓风机控制系统中实现的鼓风机温度、油温、油压及转数、液力耦合器的油压等多级连锁控制，构成一套独特的控制方案。通过数据实时采集，生产过程检测和控制，使鼓风机系统控制更安全、更准确，完全采用中文人机界面，操作更容易，更方便。
DLBC型鼓风机专用监控装置
鼓风机专用监控装置是沈阳德来测控系统有限公司针对冶金焦化等行业建设和生产操作特点开发的“鼓风机专用监控系统”“烧结综合配料控制系统”“焦炉推焦综合管理系统”“配合煤水分监控系统”等专用控制系统之一，这些系统已广泛应用于国内外工程中。鼓风机专用监控装置应用于各种鼓风机系统的现场监控中，与煤气净化中控室DCS系统共同构成鼓风机的监控系统，该装置在通钢焦化厂、本溪北钢焦化厂、沙钢焦化厂等的的实际应用中不断改进和完善，并已成功应用土耳其、哈萨克斯坦等国外的冶金焦化厂。
1． DLBC装置特点
鼓风机是焦化厂的心脏，鼓风机系统运行的可靠和稳定是焦化生产的保证，因此，在鼓风机的操作和安全上一般要采取现场的监控设备，即除了将其纳入净化控制系统（DCS系统）以外，还需在现场设置一套具有独立控制器的监控系统。一般在鼓风机定货时，可以选择一套随机控制装置来确保系统的可靠性，但是，由于鼓风机系统应用工艺的不同，对控制系统的要求也不一样，因此，在一般情况下，用户更倾向于选用专用控制系统。
鼓风机专用系统应用优势：
（1） 专业化：由专业公司设计，确保硬件和软件的正确性和稳定性；
（2） 独立化：确保不受回收控制系统干扰，在回收控制系统不能应用时，可以确保鼓风机系统投产运行，这在开工和调试时尤其重要；
（3） 安全性：当回收中央控制系统故障时，控制系统不受其影响，使鼓风机系统能确保安全运行或根据工艺操作要求连锁停车，保证鼓风及煤气系统的安全；
（4） 价格合理：由于采用优化的硬件设计，费用比采用DCS控制器降低30-50%；
（5） 维护方便：由于采用专业设计，比照非专业设计更加规范，可操作和可维护性大大提高；
（6） 服务更优：专业的调试和服务队伍，能提供及时和优质的服务。
2． DLBC装置功能
焦炉鼓风机专用监控装置是我公司根据焦化工艺和生产操作特点，结合多年现场实际经验，与鼓风机厂合作研制开发的基于PLC（或DCS）的控制装置。
该系统的主要功能包括数据采集系统，模拟量控制系统和顺序控制系统。目标是确保焦炉鼓风机在正常情况下连续、安全、稳定地运行，实现鼓风机系统中温度、油温、油压及转数、液压耦合器的油压等监测和多级连锁控制。特别是在中控系统尚未投入(如开工初期)或中控系统出现故障时能够独立运行,从而确保鼓风机系统的安全，降低了由于系统设备故障带来的损失和风险 ，大大提高了系统的安全性、稳定性和可靠性，保证风机的安全运行。
对于大型鼓风机或进口鼓风机,一般还要配置鼓风机防喘振控制等高级控制系统和故障诊断系统。通过对数据的适时采集，生产过程的监测和控制，控制系统的备份，使鼓风机系统控制更安全、更准确。
DLBC鼓风机监控装置的主要监控对象
鼓风机参数监测控制
速机参数监测控制
液力偶合器参数监测控制
电动机参数监测控制
润滑油油泵监测控制
3． DLBC装置硬件

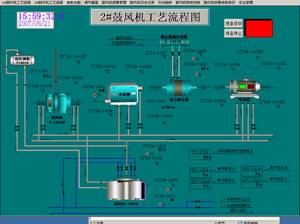

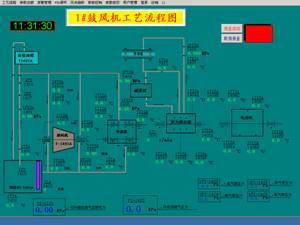

鼓风机监控系统示意图：
配置构成：本鼓风机系统由硬件和组态监控软件两部分构成
---硬件部分主要包括：
1、现场信号转换设备：
根据鼓风机控制特点和现场监测点的工艺情况，配备现场设备供电及仪表提供电信号转换隔离仪表柜盘成套。
2、数据采集及控制设备：
采用MIRLE FAMA (盟立)系列控制系统，及SIEMENS 、AB、MODICON、SCHNEIDER 等 PLC或DCS控制系统。
3、操作站：
采用DELL、研华工控机或其他工控产品。
---组态软件部分：
组态编制软件根据采用不同硬件配套相应的组态软件
4． DLBC装置应用软件
用户管理系统
据管理和操作人员的不同权限，实现分级操作控制，使系统更安全、更稳定。分级控制，根据不同人员设定不同的级别和操作权限，使鼓风机操作管理层次化，细致化，确保系统安全。

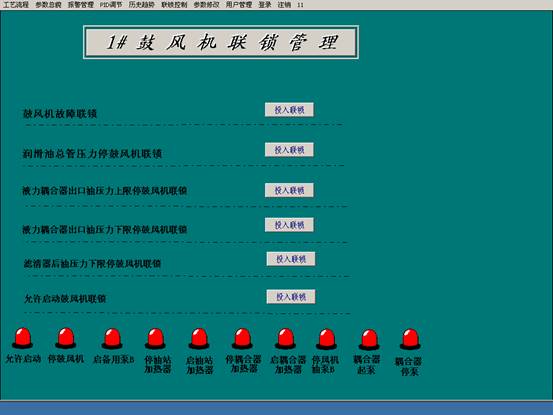

温度多级报警连锁控制
将鼓风机的电机、液力耦合器等风机各个测试点的温度进行多层次分类连锁报警。可以分几个阶段分别对设备运行进行判断，连锁报警，及时做出调整，使设备运行在最佳状态。当出现最高级报警时，自动停车，避免造成设备巨大损坏
润滑油压力多级连锁控制
路系统是鼓风机正常运行的血脉，油压的高低是决定鼓风机能否正常运行及工作的条件。完善的油压控制是鼓风机运行的先决条件，我们根据实际工作中的经验，总结并编制了一套完善的油压连锁控制方案，更好地保障了鼓风机的运行。
位移极限及震动控制
鼓风机在正常运行中，会出现轴向位移和震动，当位移和震动超过一定范围时，就会大大缩短鼓风机使用寿命，并会产生设备故障，所以连锁保障是至关重要的。
历史纪录查询功能针对鼓风机的每个参数，都作了历史记录和实时记录，对计算机运行参数性能更好地进行监测和分析，从而保障鼓风机正常运转。对于大型鼓风机或重要装置鼓风机，可以根据要求设置防喘振控制。
报警参数在线修改
可更根据实际报警范围，在线修改报警上下限范围
鼓风机自动转数控制，
根据工艺和鼓风机的各部件的性能参数的要求，我们做了转数自动控制，实现了鼓风机的制动控制，大大减少了人工操作，工作更方便更快捷。
参数总貌
可以使数据一目了然，监控快捷明了。
双机热背冗余系统
双机热背冗余更好地实现连续不间断地控制。
中文人机界面
中文控制画面，操作更直接，更方便，中文组态软件，维护更容易，更便捷。
低压电控系统
用于现场油箱油加热器、电机定子温度加热器、油泵、阀门等设备的电气控制。
系统主要监控设备参数
鼓风机参数监控
鼓风机电机监控
液力耦合器温度监控
电机轴承温度监测
电机定子温度监测
鼓风机轴承温度监测
鼓风机定子温度监测
鼓风机油冷却器后油温
增速器轴承温度
液力耦合器进、出口油温
液力耦合器进口油压力
液力耦合器转速
鼓风机轴向位移
鼓风机出口煤气压力
鼓风机润滑油管压力
鼓风机转速控制
初冷器前煤气总管压力
焦炉集气管压力

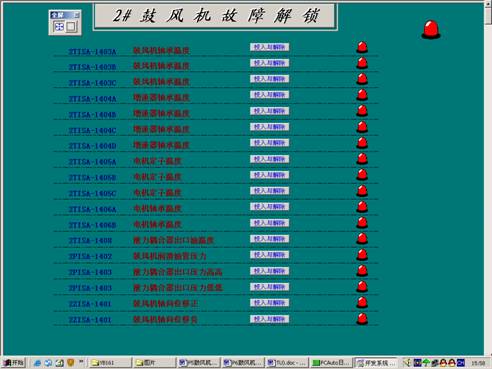

故障停鼓风机连锁
液力耦合器油温加热器控制
站油温加热器控制
润滑油油管压力控制
油站油温度
油站油箱液位
5． DLBC装置主要业绩
