TB2系列氧化锆氧分析仪
概述
  焦炉烟道废气含氧量是评价焦炉燃烧状态的重要参数,但长期以来,其应用一直受到限制,致使许多提高燃烧效益,节约能耗的措施和优化算法无法实施或在线使用,尤其是在当今大量使用低热值煤气的情况下,由于煤气热值波动大,燃烧状态更难把握。造成这一后果的主要原因是:(1)常规的氧分析仪稳定性差;(2)一般氧分析仪不适应恶劣的焦炉环境,寿命短;(3)结构不合理,造成易堵塞、难清理、维护困难。针对这些特点,在焦化专家的指导下,通过通钢焦化厂、景德镇焦化煤气厂、昆钢焦化厂焦炉实际应用改进,沈阳德来测控系统有限公司与北京九如仪器有限公司在引进日本原装一体化探头的基础上研制开发了专门针对焦炉烟道废气含氧量检测的新一代氧分析仪。

  TB2系列氧化锆氧分析仪是氧化锆氧分析仪能自动地对焦炉烟气中氧量进行连续监测,从而为操作人员调节燃风配比提供有用参数,或者把信号送入计算机进行处理。通常与控制系统级联,实现闭环控制,达到低氧合理燃烧,降低燃耗、烧损(设备及原材料),稳定工艺,提高产品质量,减少环境污染等目的

 仪表的组成

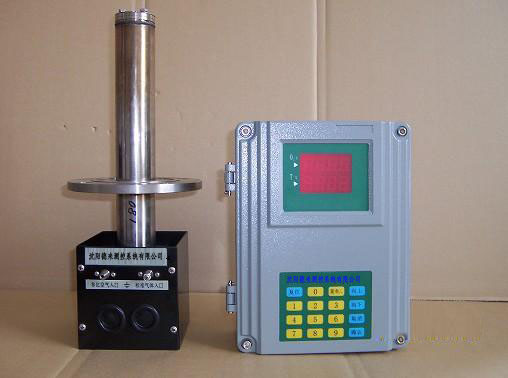

  TB2A-D-W-M焦化专用氧化锆氧分析仪由氧化锆探头和氧变送器两部分组成



新技术、新特点


※ 专用性: 该仪器针对焦炉环境恶劣,采用插入式取样装置, 满足焦炉烟气杂质多,易堵塞,难清理的特点,使维护更方便, 非常适宜我国焦化焦炉烟道废气氧含量测量。
※ 中温直插式:氧探头与烟气的接触部分采用新型耐高温耐腐合金钢,氧探头可以在900℃以下直接插入炉膛内,既满足高温、 大粉尘、腐蚀性强的恶劣环境,又克服了导流采样的管路易堵塞及因密封不好易受炉压波动影响监测数据不准确的问题
※ 长寿命: 氧化锆的表面涂层使其在SO2等有害气体浓度小于300ppm时可以延长使用寿命;复线制和新型的耐高温抗磨损合金   钢的采用,使探头的使用寿命更长。
※ 复线制: 氧探头中氧传感器的引线采用复线,克服了压触式引线的缺点,成倍地延长氧探头寿命。

※ 高智能: 智能氧变送器采用微处理器,氧转换采用运算方, 具有量程设定、。高、低氧量报警限设定在线校准及多种自诊断功 能,操作简便。
※ 适用温度范围宽 样气温度低可定温运行,样气温度高可浮温运行。

※ 抗干扰能力强: 表内结构全浮空,抗干扰能力强,监测数据可靠 。

工作原理:      氧浓差电池检测法

         氧分析仪核心元件是氧化锆氧传感器,是由稳定的氧化搞材料制造的
在氧化锆粉末中加入适量的低价氧化物,经过研磨、成型、烧结制成氧化锆元件。氧化锆中加入适量低价氧化物有两个作用:
       一、氧化锆结晶中形成氧空位,这是氧离子能在氧化锆结晶中迁移的物质基础;
       二、使氧化锆结晶体结构稳定化,在1150℃附近升温或降温过程中,氧化锆结晶不再发生相变,抗热振性能好才可能做成使用的元件。这种氧化锆成为氧离子导体,称他为氧化锆固体电解质。氧化锆固体电解质只有在600 ℃以上,才具有较好的氧离子导电能力。因此在氧化锆管内外两侧涂有铂金电极并对其加热,则氧化锆元件两侧因氧离子浓度不同产生氧电动势,就成了一个浓差氧电池。若使内外两侧接触氧分压不同的气体,由于在氧分压较高一侧的电极(阴极上),氧分子获得电子变为氧离子,氧离子通过固体电解质至阳极并释放电子,还原氧分子
        阴极:O2+4e---202-
        阳极: 202-----O2+4e
通过这一反应在电极间建立起来的电势E,可根据能斯特公式得到:

式中:R——气体常数                 T——绝对温度(K)           F——法拉第常数
      Px——被测气体氧浓度百分数    Pa——参比气体氧浓度百分数,一般为20.60
        如果氧化锆电池被加热至750 ℃。上式可变为
                                              E——为锆管氧电动势(mV)
         这样,如果把氧电池加热至指定温度,氧化锆管两侧分别流过被测气体和参比气体则产生的电动势与它们的浓度有一定的关系,如果知道参比气体的浓度(空气作为参比气,氧浓度百分数一般为20.96%),则很容易定出被测气体的氧浓度。

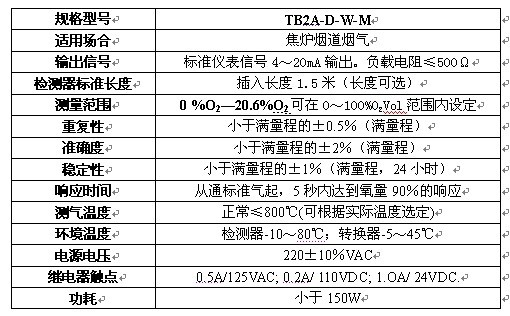

TB2A-D-W-M 氧化锆技术规格

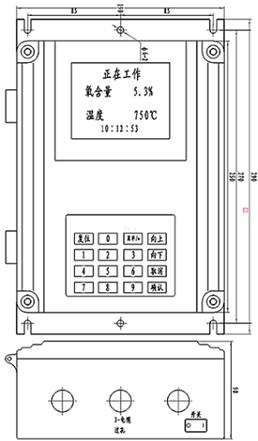

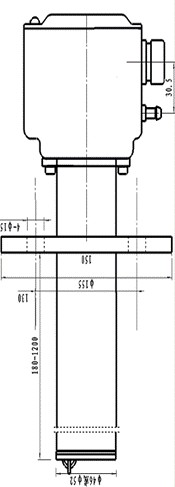

                                 TB2A-D-W-M氧化锆探头外形                                TB2A-D-W-M氧变送器
                                                                                                                         安装孔距270x170


                                  TB2A-D-W-M焦炉废气含氧分析仪接线图



 TB2A-D-W-M氧化锆安装方式

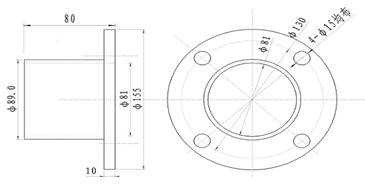

1、安装开孔尺寸及安装法兰


                2、安装方式
        焦炉一般都安装在机侧、焦侧烟道上方,从上至下插入。

        新建焦炉一般在机、焦两侧都留有大于Φ100的预埋管,将我们的氧化锆随设备带的安装法兰焊接到预埋管上,将氧化锆探头插入后用螺丝将法兰连接即可。
将氧化锆变送器固定在焦炉两侧(氧化锆探头与变送器一一对应),接线即可。

注意事项:检测器与转换器之间的连线及极性千万不能接错

 TB2A-FC焦炉废气含氧分析仪型号说明

                                            ①  ②   ③   ④  ⑤
                                     TB2□  - □  - □  - □  - □ - 选项
①氧化锆探头型号   ②取样装置代码   ③氧变送器代码   ④被测气体温度   ⑤选项
A适用烟气及其他   C自回流                 P普通盘装          H800-1600℃        特殊探杆长度
B微量或高氧分析   D直接安装            W保护箱壁挂      M300-800℃          特殊电缆长度
C高温湿度计           E内排式喷射采样                              L≤300℃                报警结点输出
D真空装置用          F外排式喷射采样                                                              常规可略此项

注1:供货包括安装法兰及标准电缆。注2:。规格如有变更,恕不能另行通知
